Wytaczarka pozioma WH 10 CNC 2500 obr./min 2025

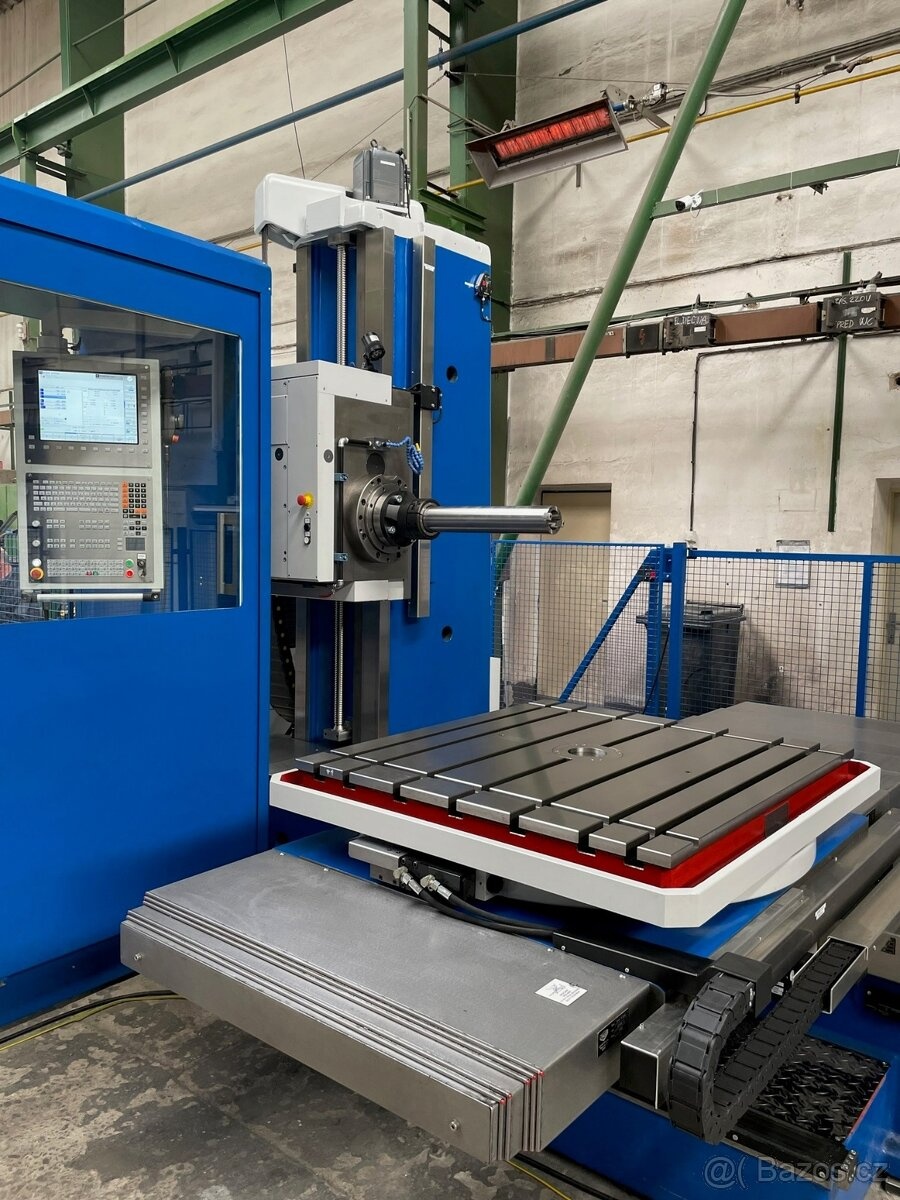

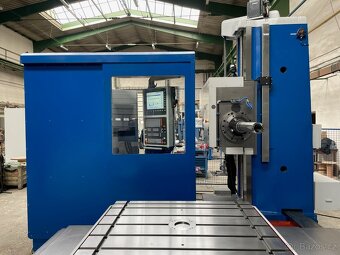

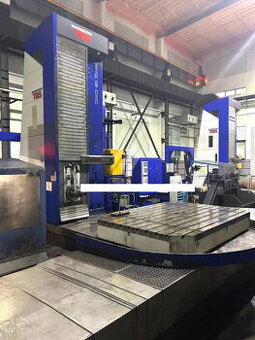

Uniwersalna wytaczarka pozioma WH 10 CNC z 4 osiami sterowanymi liniowo, obrotowa
stół i wysuwane wrzeciono. Nowe wrzeciono robocze 100 mm o maksymalnej prędkości obrotowej 2 500 obr./min / min. razem z nowym
dokładność geometryczna maszyny spełnia protokół dokładności geometrycznej producenta TOS Varnsdorf WH10.
Parametry techniczne maszyny:
Średnica wrzeciona roboczego 100 mm
Wnęka wrzeciona ISO 50
69871 Mocowanie DIN
Max. moc silnika głównego 18,5 / 22 kW
Max. prędkość obrotowa wrzeciona 2 500 obr./min /Min
Regulacja stołu krzyżowego, oś X 1 250 mm
Regulacja wrzeciennika na kolumnie, oś Y 1 100 mm
Regulacja wzdłużna stołu, oś Z 1.000 mm
Wytłaczanie porządku roboczego. wrzeciona, oś W 630 mm
Powierzchnia mocowania stołu 1000 x 1 100 mm
Maksymalne obciążenie stołu 3000 kg
Szerokość rowka stołu 23 H8
Posuw: 4 - 6000 mm/min
Moc zainstalowana 50 kVA
Masa maszyny 13 000 kg
Wymagana przestrzeń szer. x dł. x wys. 5500 x 6500 x 3350 mm
Część mechaniczna:
- hartowane powierzchnie prowadzące na wszystkich osiach
- Nowe wysuwane wrzeciono robocze z nowymi łożyskami FAG
- Nowy zestaw mocujący narzędzia do ISO 50 DIN 69871
- Nowa wykładzina prowadnicy, wrzeciennika i stołu obrotowego z® Biplast
- Nowe pióra klinowe z Biplastem®, nowe wycieraczki do powierzchni ślizgowych
- Nowa geometria obrabiarki z protokołem geometrycznym WH 10
- Nowe hydrauliczne zwalnianie / mocowanie narzędzia za pomocą przycisku na wrzecienniku
2
- nowe kulowe KSK w osi X, Y, Z i W
- Nowe koło koronowe i zębnik stołu obrotowego
- Nowe łożyska w maszynie
- Nowy układ hydrauliczny maszyny (nowy agregat, rozrząd)

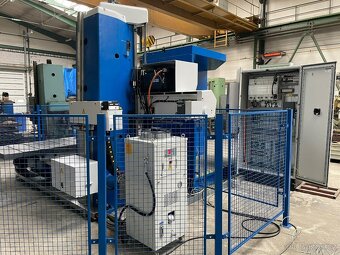

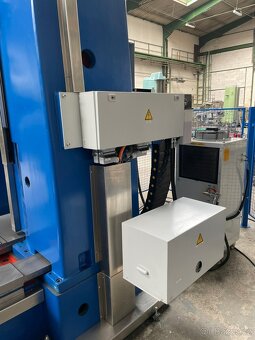

- nowy obieg chłodzenia wrzeciona i wrzeciennika (Lodówka -IL COOLER SERIES 400V)
- Nowe hydrauliczne mocowanie stołu obrotowego sterowane przez system CNC
- Nowe centralne smarowanie maszyny Tribotec® (nowa pompa, dystrybucja)
- nowa kompletna osłona teleskopowa osi X i Z,

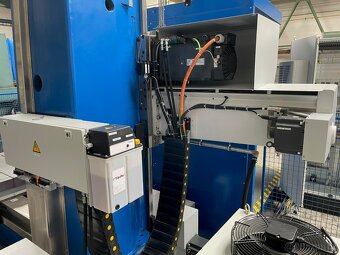

- Nowe nośniki energii
- Nowe sprzęgła bezluzowe do serwomotorów
- Nowe liny nośne i zawieszenie wrzeciennika - przeciwwaga
- Malowanie maszyny zgodnie z życzeniem klienta
Część elektryczna:

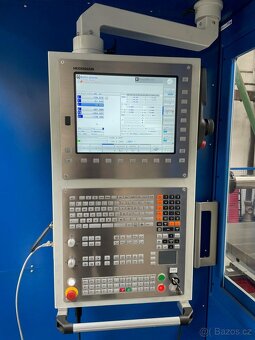

- Nowy system sterowania Heidenhain iTNC 620
- nowe pokrętło Heidenhahin HR410
- Nowy program PLC wraz z debugowaniem
- nowe serwomotory Siemens (5szt)
- nowy silnik wrzeciona głównego Siemens
- Nowy enkoder liniowy Heidenhain do osi X, Y i Z serii LC115
- nowe enkodery obrotowe Heidenhain ROD dla osi B,
- nowy enkoder obrotowy Heidenahin ERM dla krajów orientalnych. Ogranicznik wrzeciona
- Nowy el. Rozdzielnica RITTAL z wymiennikiem powietrze-powietrze
- Całkowicie nowe okablowanie i el. Funkcje w maszynie
- Nowe oświetlenie miejsca pracy
Inny:
- Raport z przeglądu elektrycznego.
- Protokół dokładności geometrycznej TOS WH 10
- Pomiar skali liniowej za pomocą lasera, pomiar prętów kulowych
- Ustawianie parametrów systemu CNC
- Dokumentacja techniczn
