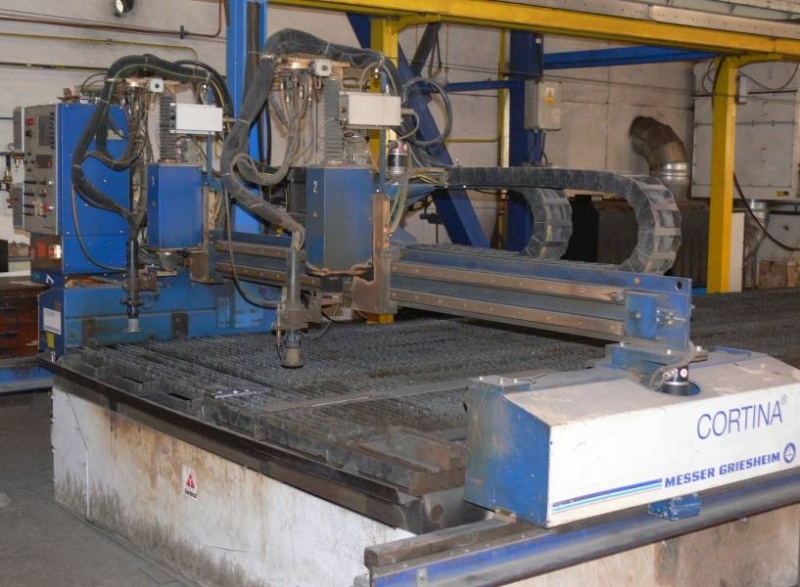

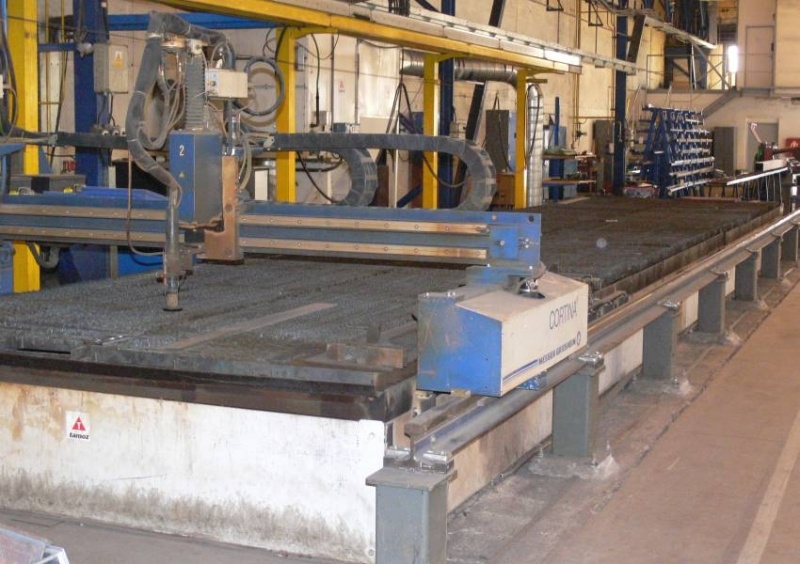

Palnik plazmowy Cortina DS 3100, Messer Griesheim Schwe.

Przesuw 12 m
Szerokość toru maszyny /2 palniki/ 3100 mm
Szerokość toru maszyny /1 palnik/ 2500 mm
Masa maszyny 650 kg
Grubość materiału dla 1 palnika odpowiada mocy urządzenia plazmowego
Wysokość podpór do układania materiału 700 mm
Suw palnika HV 125: 125 mm
Suw palnika HV 200: 200 mm
Prędkość skoku.... HV 125 19 + 2 mm/s
Prędkość skoku HV 200 88 + 2 mm/s
Obciążenie na skok.... HV 125 10 kg
Obciążenie na skok HV 200 40 kg
Prędkość robocza 7000 mm/min
Prędkość pozycjonowania 15000 mm/min
Napięcie robocze 220 V +/-10%
Inne napięcia z Transformator separacyjny 230 V +6,-10%
Częstotliwość sieci 50/60 Hz
Pobór mocy maszyny bez źródła plazmy 1,5 kVa
Temperatura otoczenia do 45°C
Wilgotność względna (bez kondensacji) 90%
Ciśnienie gazu tnącego 1 do 1,3 bara
Ciśnienie powietrza w maszynie 6 barów
Ciśnienie tlenu 15 barów
