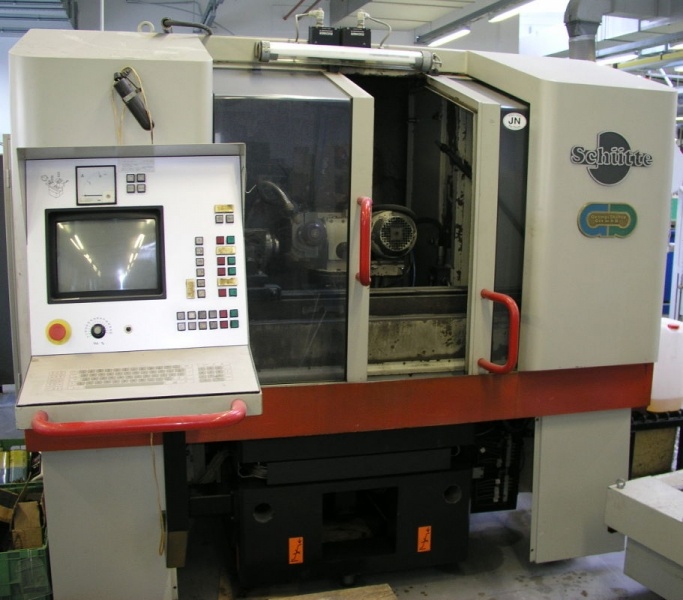

Szlifierka narzędziowa CNC WU 400, Schutte

Przesuw wzdłużny rowka / oś X / 400 mm
Przesuw poprzeczny rowka / oś Y / 260 mm

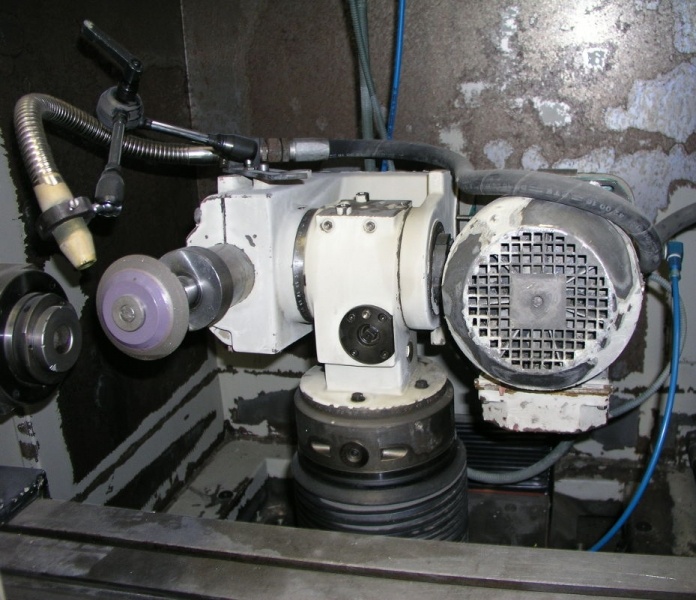

Przesuw pionowy głowicy szlifierskiej / oś Z / 280 mm
Wrzeciennik przedmiotu obrabianego / oś R /
Pochylenie 30..0..30 stopni
Obrót 355 stopni
Zakres prędkości 0…50 /min
Liczba podziałek maks. 999
Posuwy
Oś X 0,1…10 000,0 mm/min
Oś Y 0,1…10 000,0 mm/min
Oś Z 0,1…5 000 mm/min
Rozdzielczość
osie X, Y, Z 0,0001 mm/przyrost
Oś R 0,001 - 3,6 stopnia
Najmniejszy / największy skok 0,5 / 10000 mm
Wysokość kłów 155 mm
Średnica obrotu 320 mm
Długość mocowania między kłami 700 mm
Wysokość stołu obrotowego 1095 mm
Powierzchnia mocowania stołu obrotowego 116 x 1210 mm
Kąt regulacji stołu obrotowego 6 ... 0 ... 6 stopni
Prędkość obrotowa wrzeciona szlifierskiego 2250 / 3000 / 4000 / mm
Moc silnika wrzeciona szlifierskiego 2,4 / 3,0 kW
Masa 3000 kg
