Szlifierka do krawędzi ARMINIUS SP 15 z powrotem LIGMATECH Z

Szlifierka ARMINIUS SP 15 z powrotem LIGMATECH ZHR 15

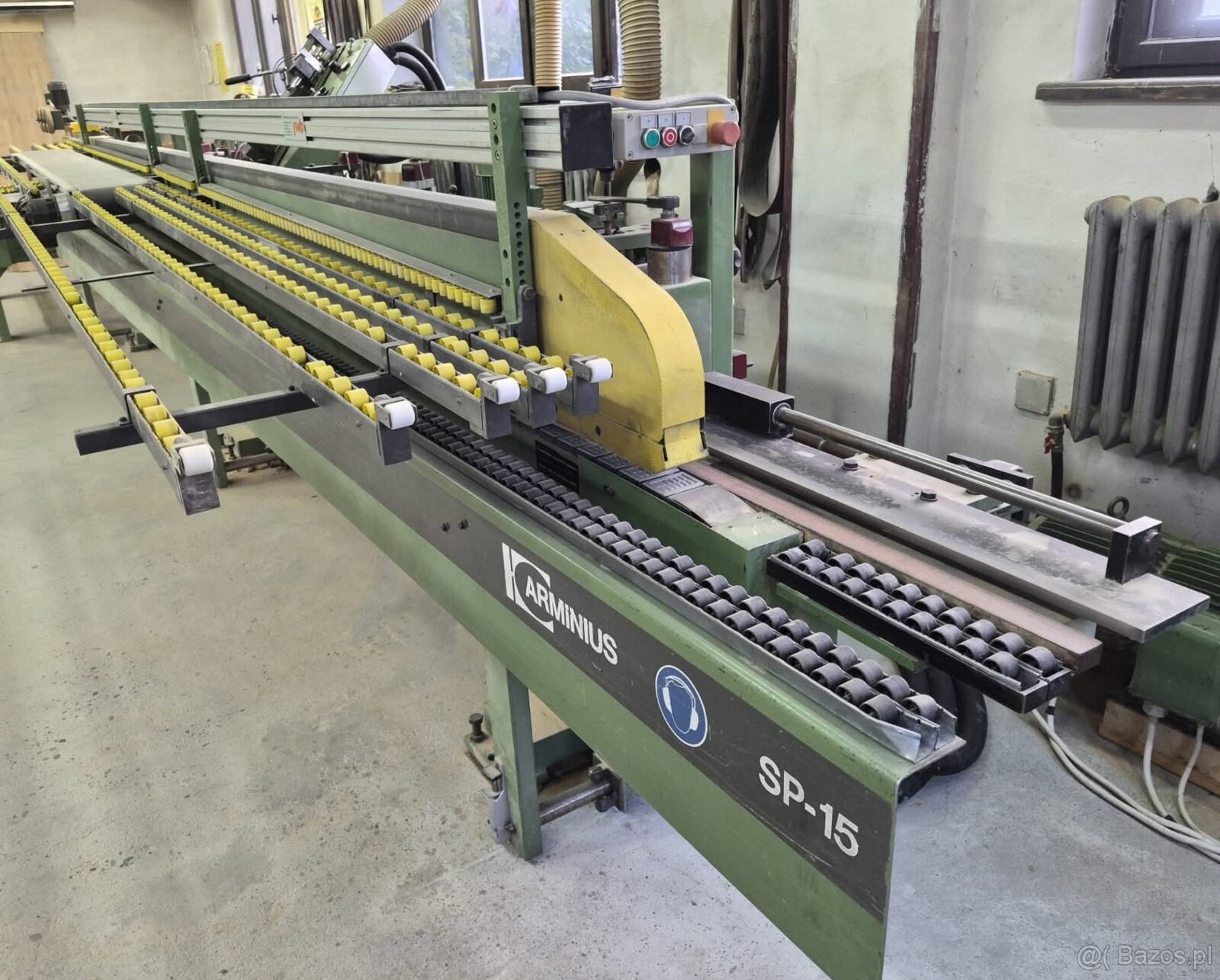

Przemysłowa szlifierka przelotowa do krawędzi i profili ARMINIUS SP 15 z 1990 roku, połączoną z systemem transportu i powrotu elementów LIGMATECH ZHR 15 / XX / RE.

Zestaw przeznaczony do szlifowania krawędzi i profilowanych powierzchni elementów drewnianych oraz materiałów drewnopochodnych, zależnie od zamontowanych narzędzi ściernych. Znajduje zastosowanie w produkcji mebli, frontów, drzwi i innych wyrobów stolarskich.
Szlifierka wyposażona jest w kilka zespołów roboczych z osobnymi napędami oraz regulacją ustawienia.

Przelotowy układ podawania, prowadzenie materiału i dociski umożliwiają obróbkę kolejnych elementów.

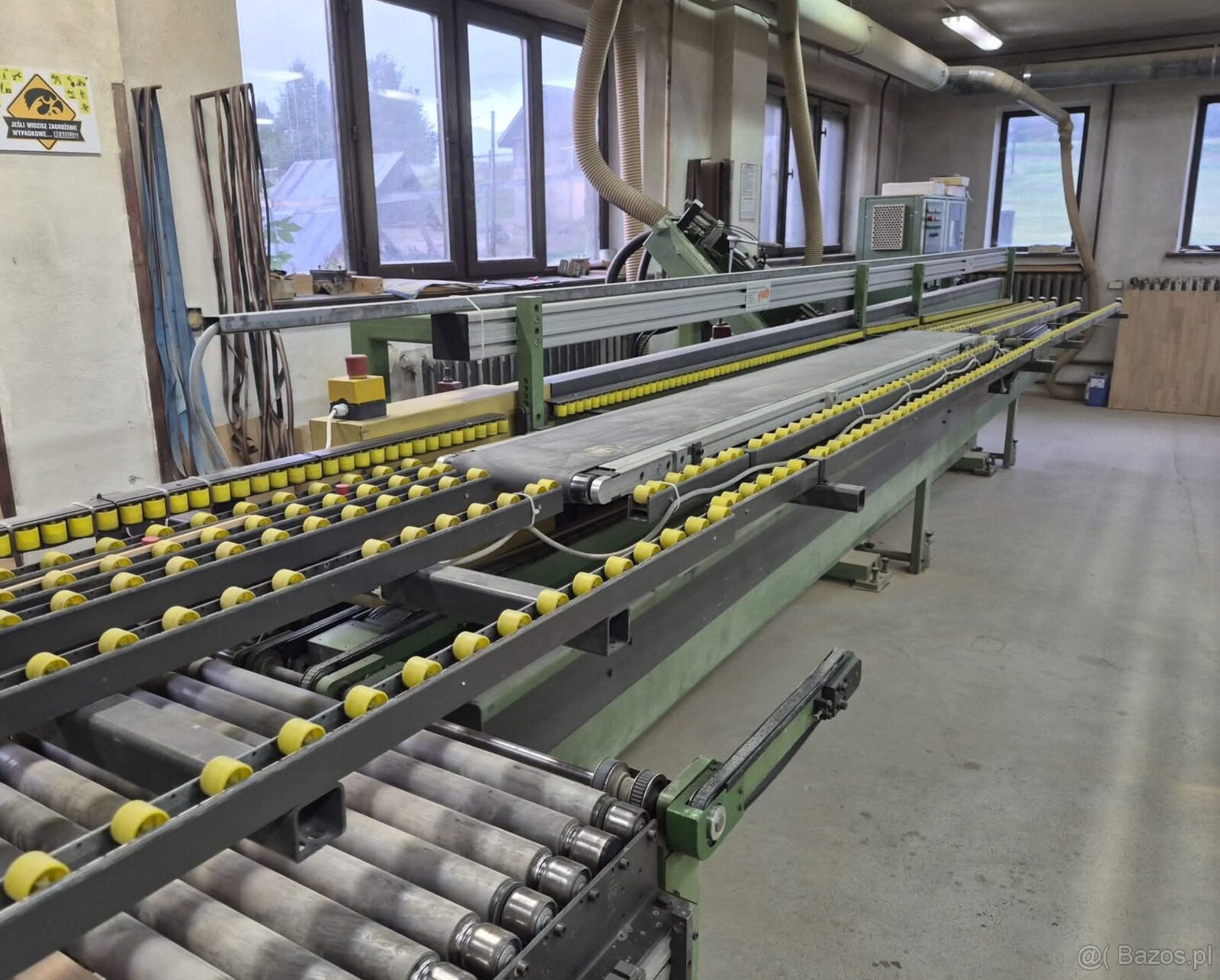

System LIGMATECH z przenośnikiem taśmowym i rolkowym służy do transportowania oraz powrotu obrabianych elementów w kierunku operatora. Ułatwia obsługę zestawu i ogranicza ręczne przenoszenie materiału.

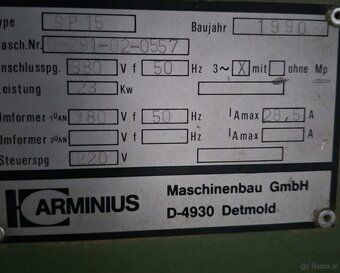

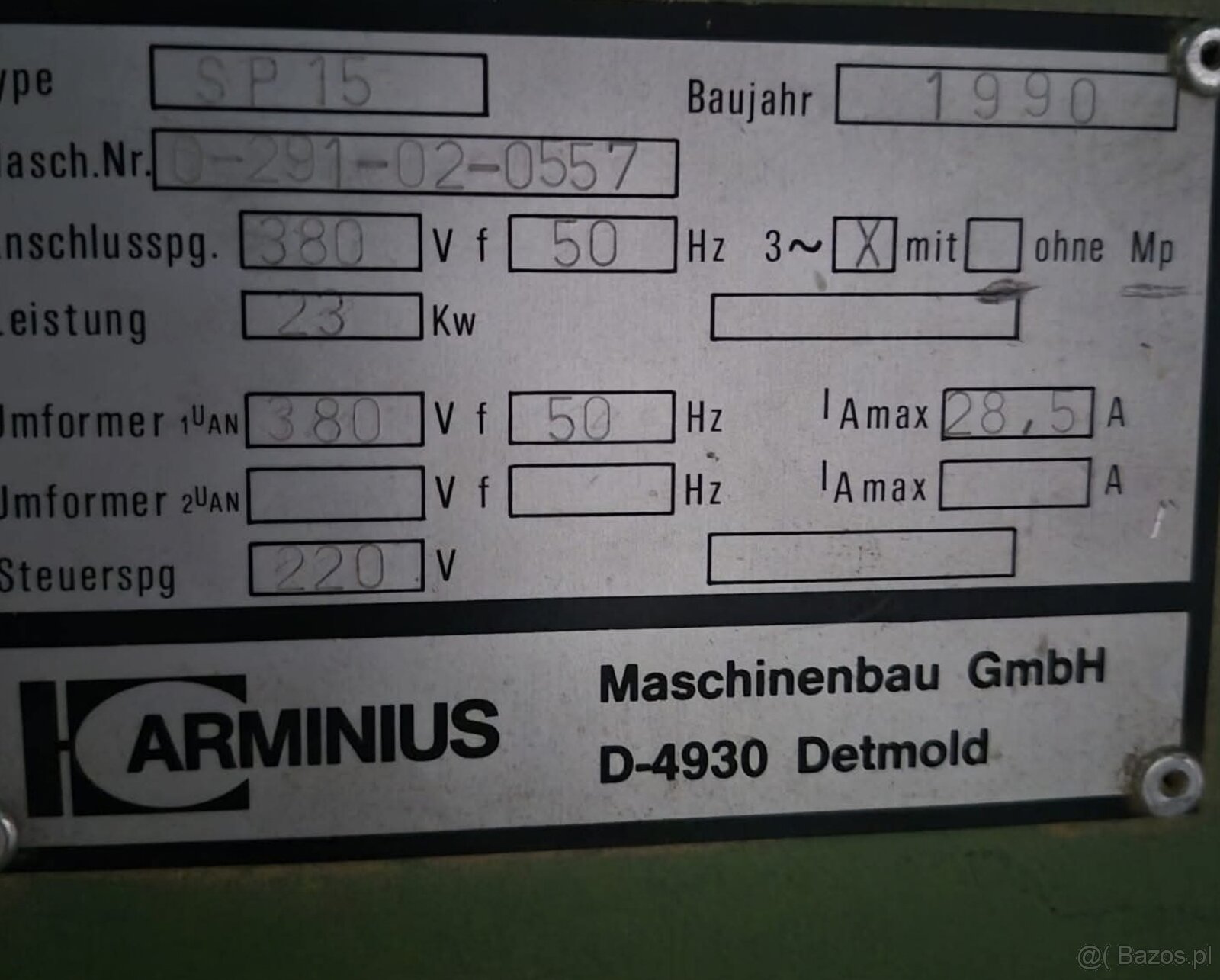

DANE TECHNICZNE SZLIFIERKI ARMINIUS:

– producent: ARMINIUS Maschinenbau GmbH,
– model: SP 15,
– rok produkcji: 1990,
– numer maszyny: 0-291-02-0557,
– kraj produkcji: Niemcy,
– napięcie zasilania: 380 V,
– zasilanie: trójfazowe,
– częstotliwość: 50 Hz,
– moc podana na tabliczce znamionowej: 23 kW,
– napięcie sterowania: 220 V,
– napięcie wejściowe przetwornicy nr 1: 380 V,
– częstotliwość wejściowa przetwornicy nr 1: 50 Hz,
– maksymalny prąd przetwornicy nr 1 według tabliczki: 28,5 A.

WYPOSAŻENIE SZLIFIERKI:

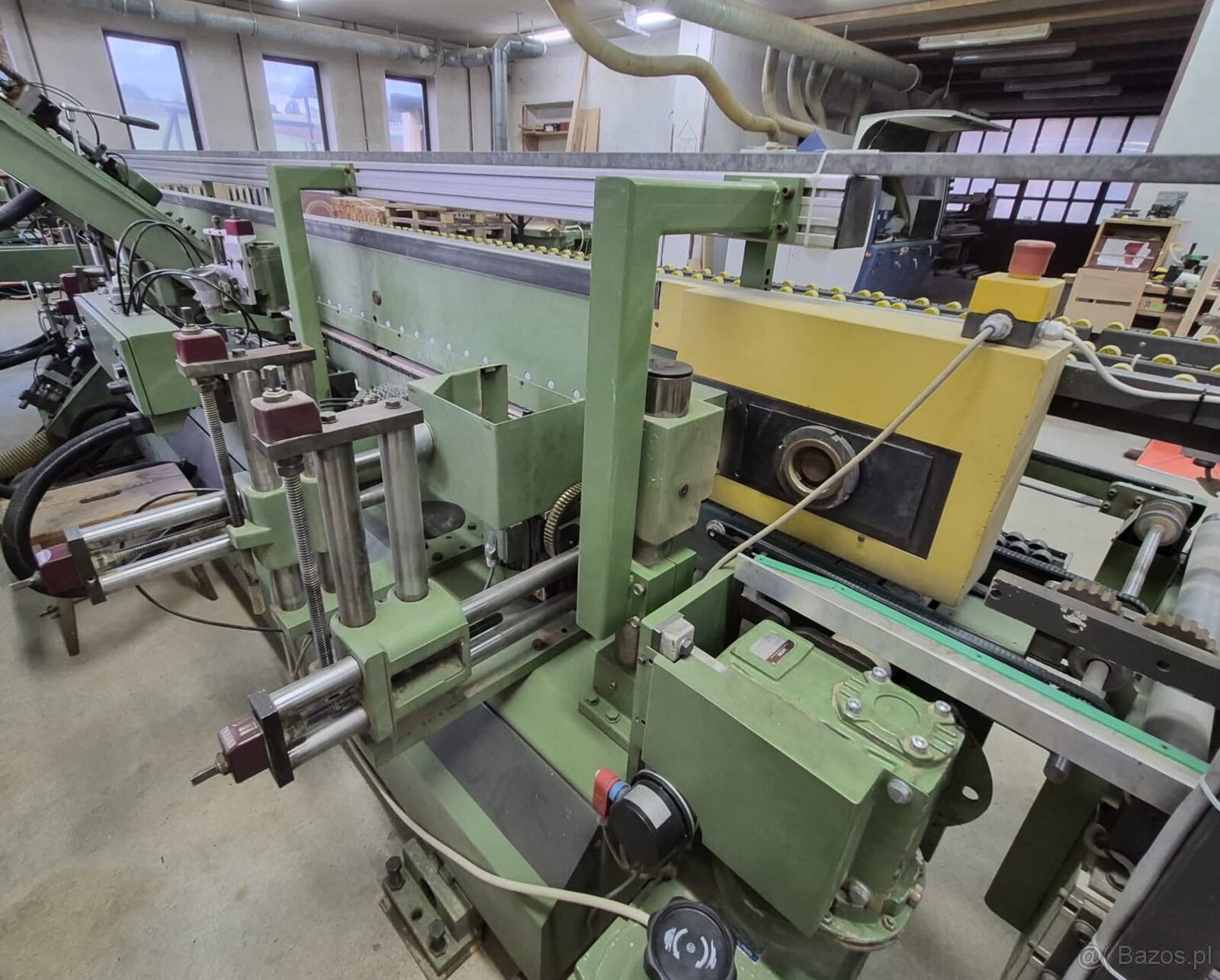

– kilka agregatów roboczych z osobnymi napędami,
– zespoły do szlifowania krawędzi i profili,
– regulacja położenia agregatów za pomocą pokręteł,
– możliwość ustawiania wybranych zespołów pod kątem,
– przelotowy układ transportu materiału,
– górny układ docisku i prowadzenia elementów,
– przyłącza odciągu pyłu przy zespołach roboczych,
– przewody odciągowe,
– panel przyciskowy,
– przyciski zatrzymania awaryjnego,
– metalowy korpus.

DANE TECHNICZNE SYSTEMU POWROTU LIGMATECH:

– producent: LIGMATECH Maschinenbau GmbH,
– typ odczytany z tabliczki: ZHR 15 / XX / RE,
– kraj produkcji: Niemcy,
– napięcie zasilania: 380 V,
– częstotliwość: 50 Hz,
– prąd podany na tabliczce: 3,5 A,
– wartość zabezpieczenia podana na tabliczce: 16 A,
– napięcie sterowania: 24 V.

WYPOSAŻENIE SYSTEMU POWROTU:

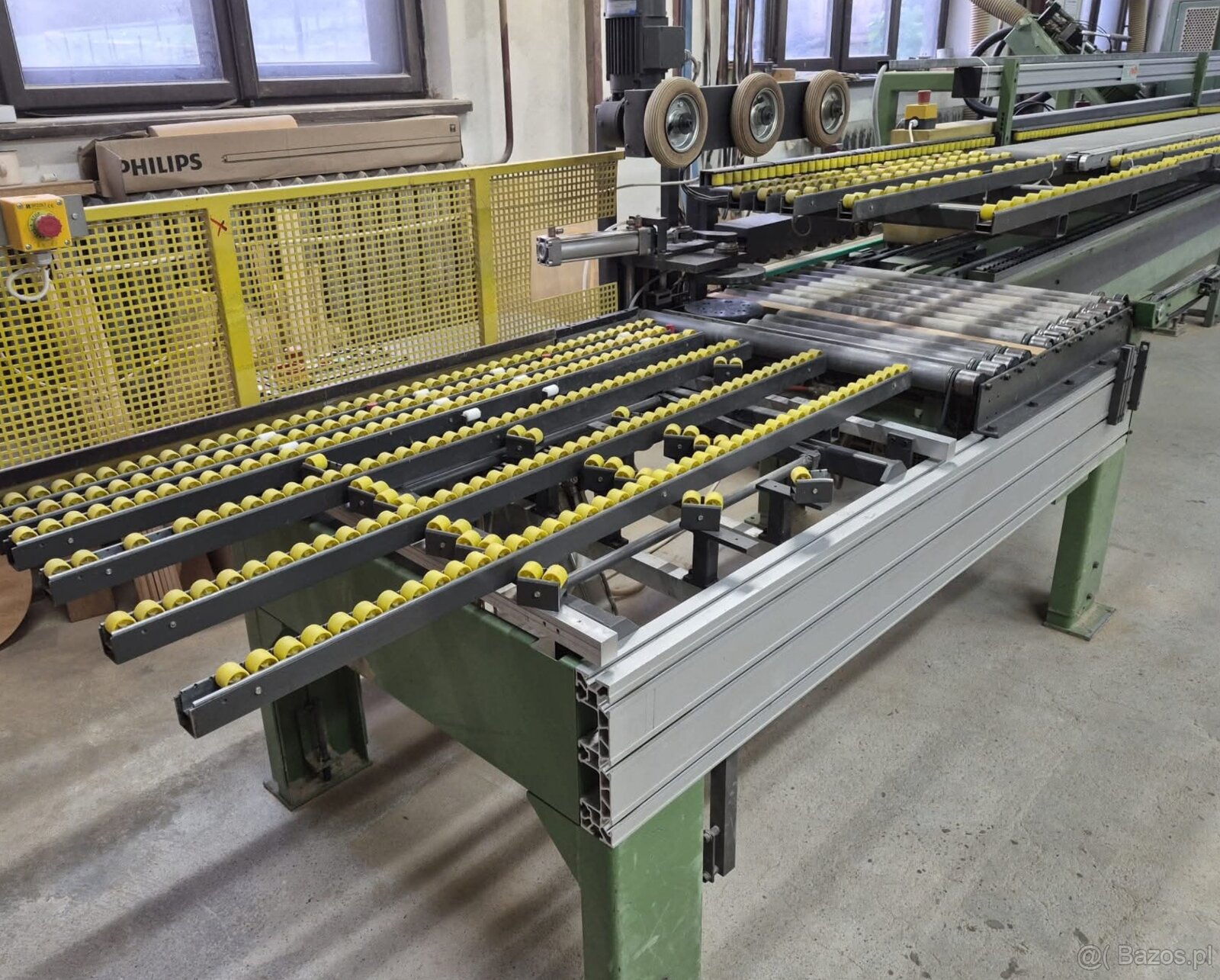

– przenośnik taśmowy,
– przenośniki rolkowe,
– sekcja rolek poprzecznych,
– rzędy rolek prowadzących i podpierających materiał,

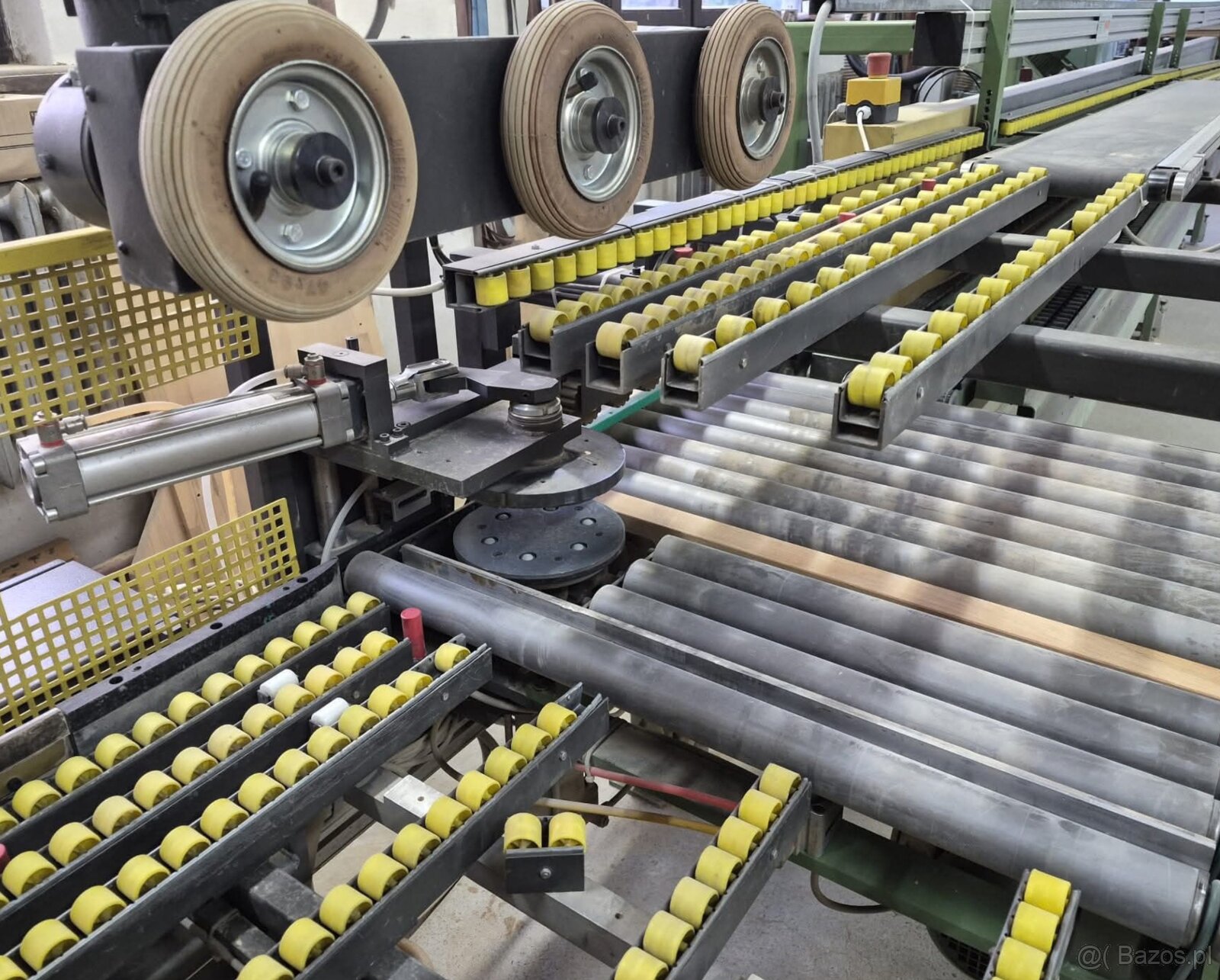

– górny zespół z trzema kołami,
– elementy pneumatyczne,
– zespół przygotowania powietrza z manometrem,

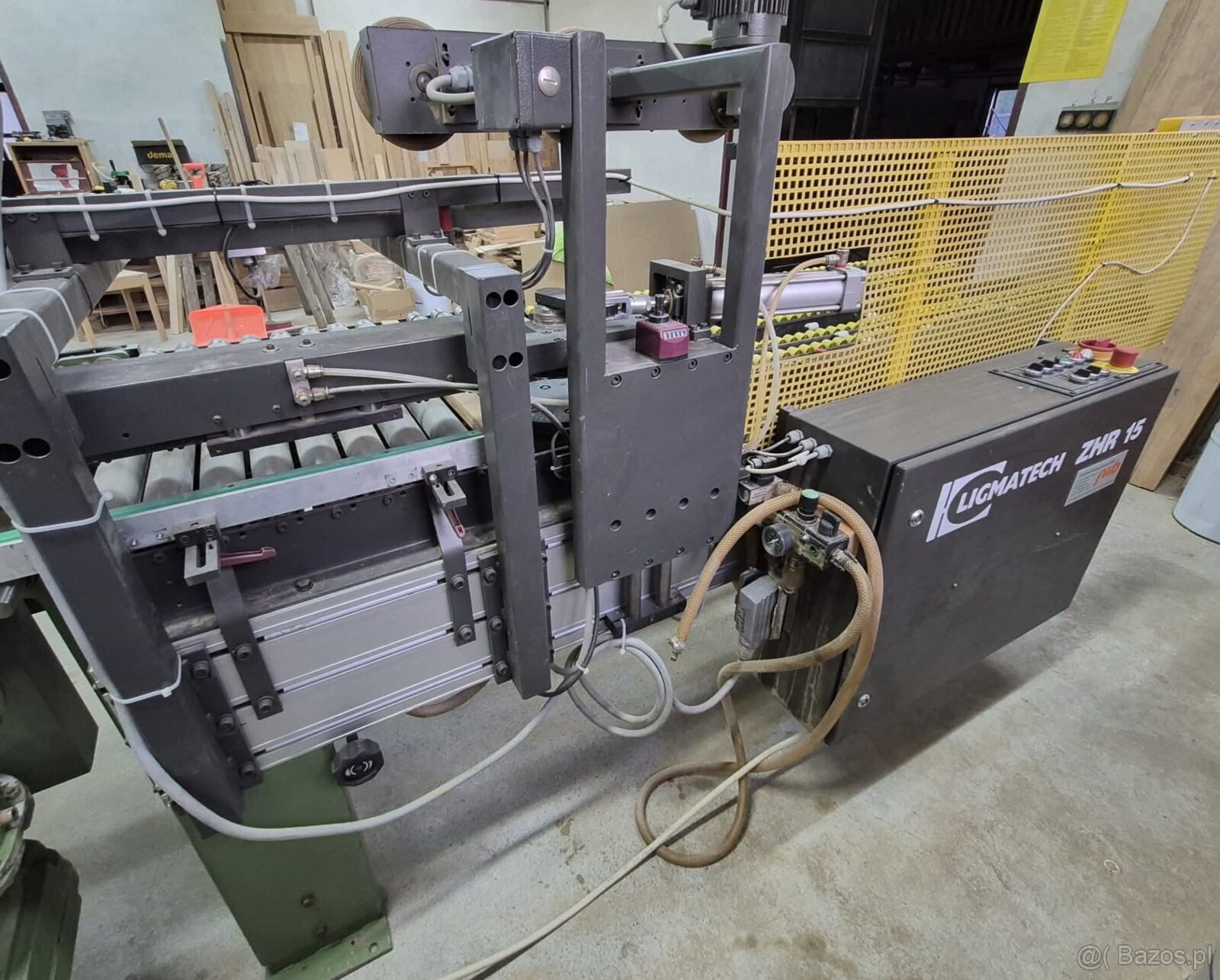

– szafa sterownicza z przyciskami,
– główny wyłącznik zasilania,
– przyciski zatrzymania awaryjnego,
– żółte osłony ochronne.
