Precyzyjna obrabiarka Micro EDM / Wire EDM CNC 3D, ±2 µm

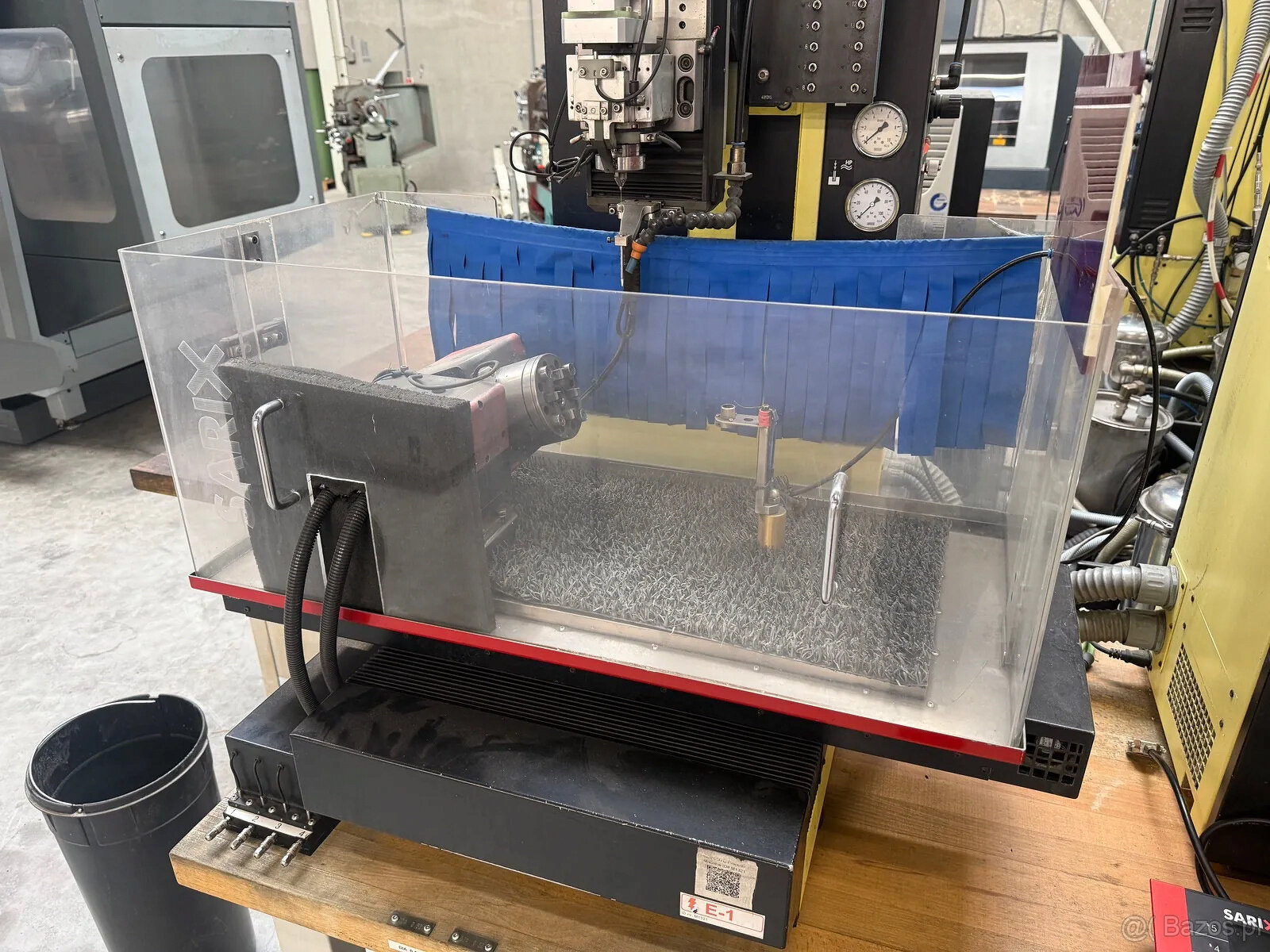

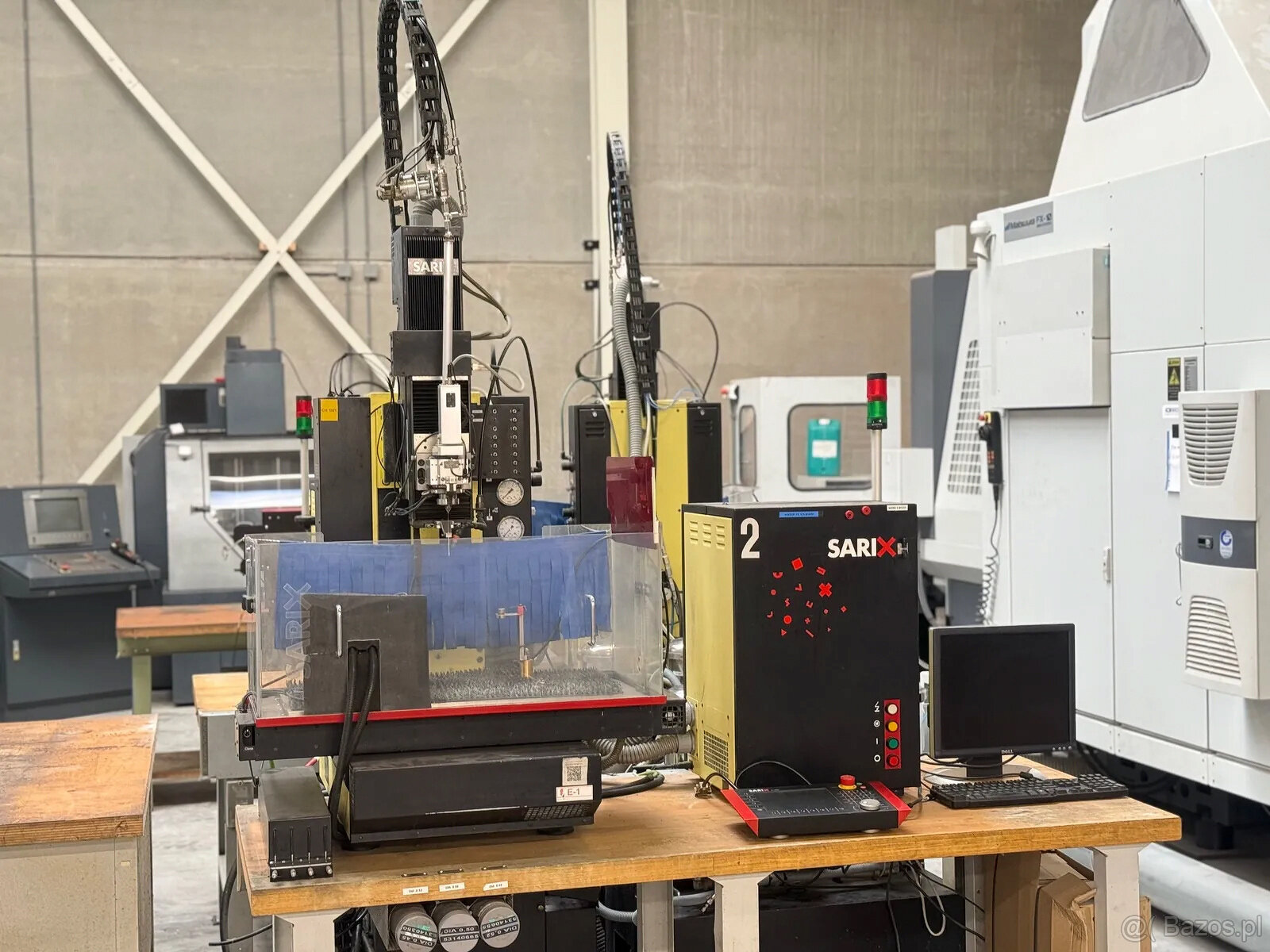

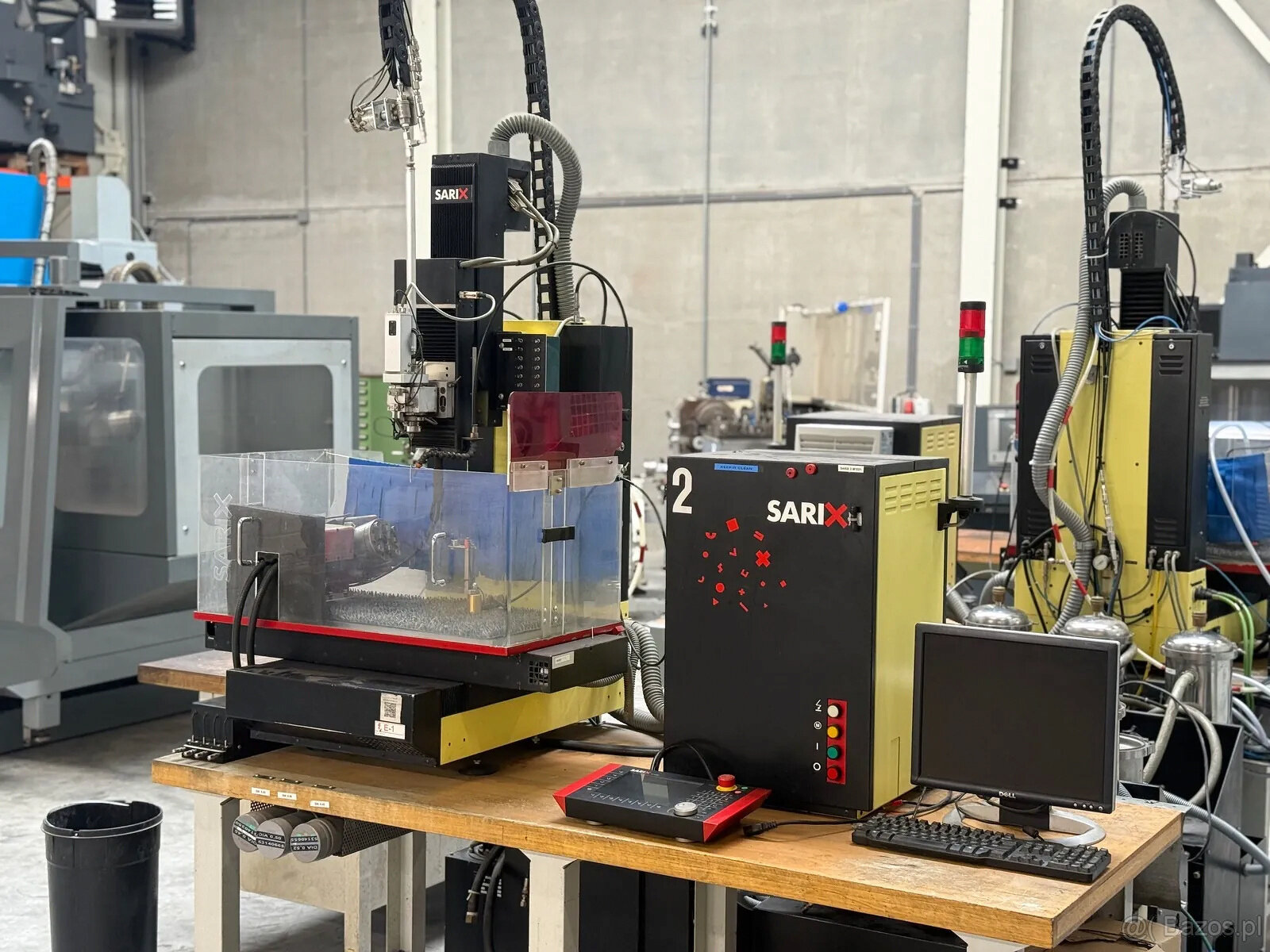

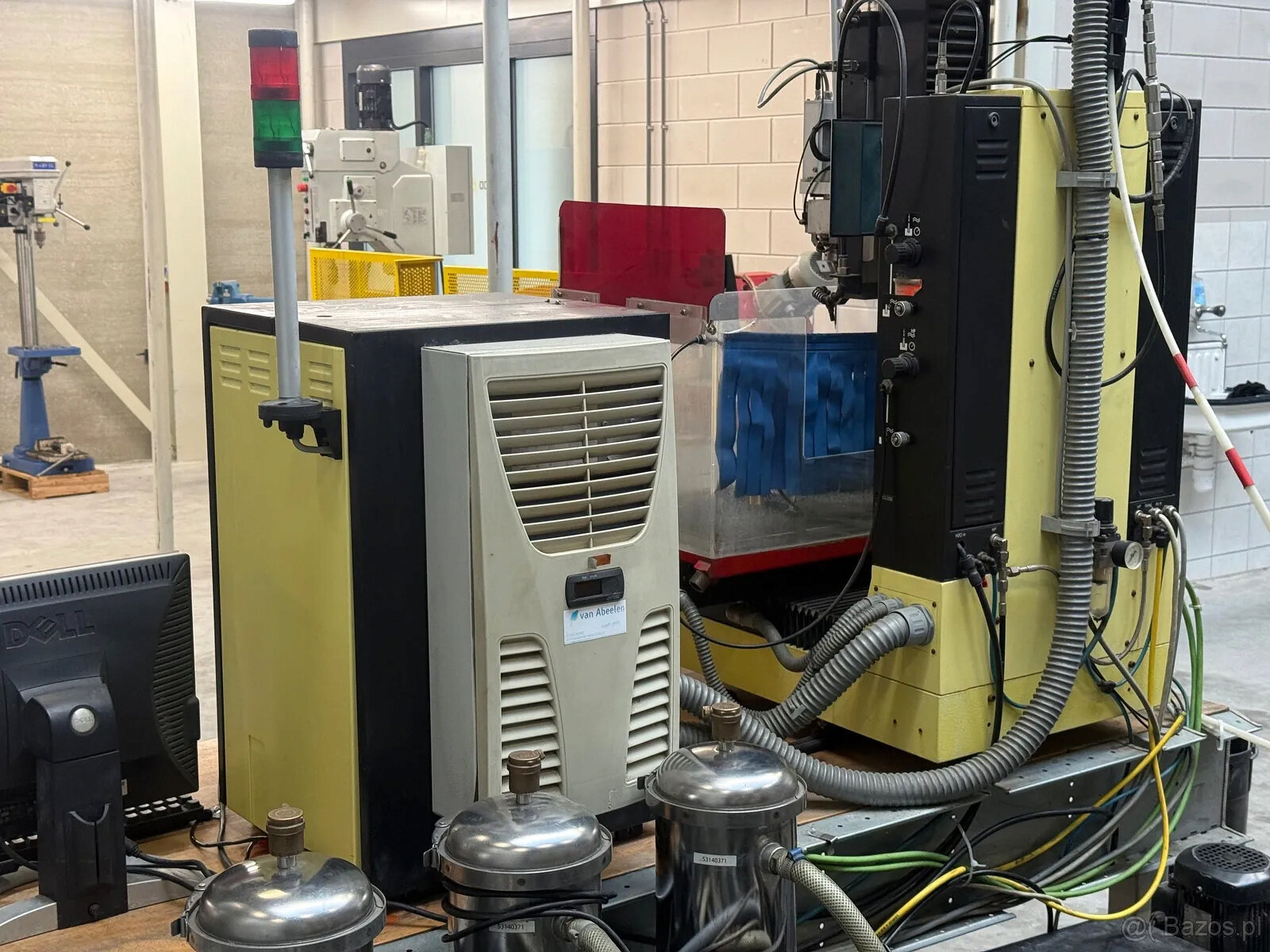

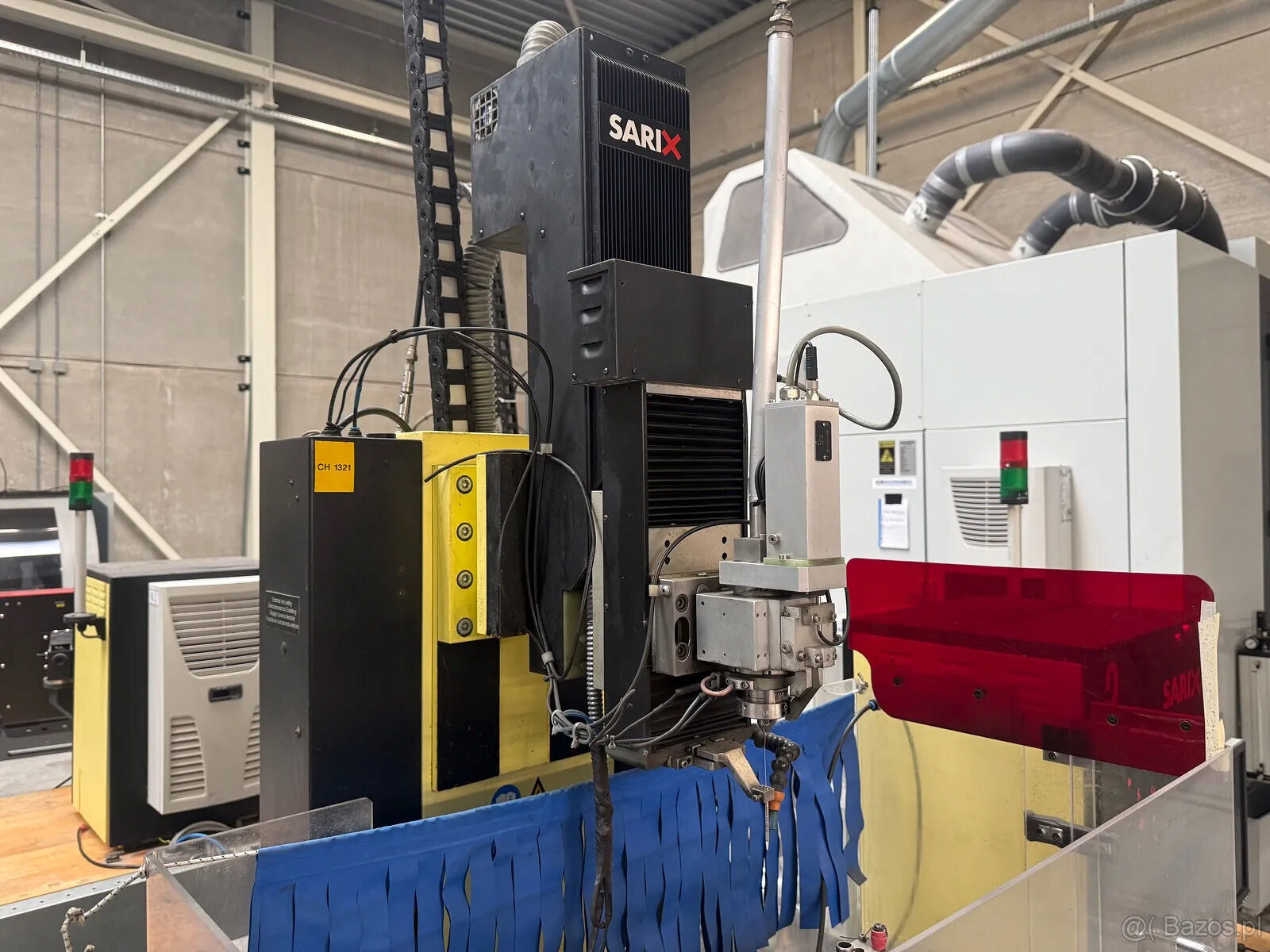

Na sprzedaż SARIX SX200 HPM, wysokoprecyzyjne centrum obróbcze Micro EDM wyprodukowane w Szwajcarii w 2005 roku. Maszyna została zaprojektowana do zaawansowanej obróbki mikroelementów, łącząc możliwości wiercenia EDM, frezowania mikro-EDM oraz precyzyjnego drążenia elektroerozyjnego.

Dzięki wieloprocesowej konstrukcji model SX200 HPM umożliwia wykonywanie frezowania 3D Micro EDM, mikro-wiercenia, wiercenia otworów startowych oraz drążenia wgłębnego. Maszyna jest szczególnie odpowiednia do produkcji komponentów wymagających bardzo wysokiej dokładności oraz doskonałej jakości powierzchni.

Zakres pracy wynosi X 350 mm, Y 200 mm, Z 200 mm, natomiast deklarowana dokładność pozycjonowania sięga ±2,0 µm. System CNC oraz zaawansowane generatory impulsów Micro Pulse Shape zapewniają precyzyjną kontrolę procesu erozji i wysoką powtarzalność.

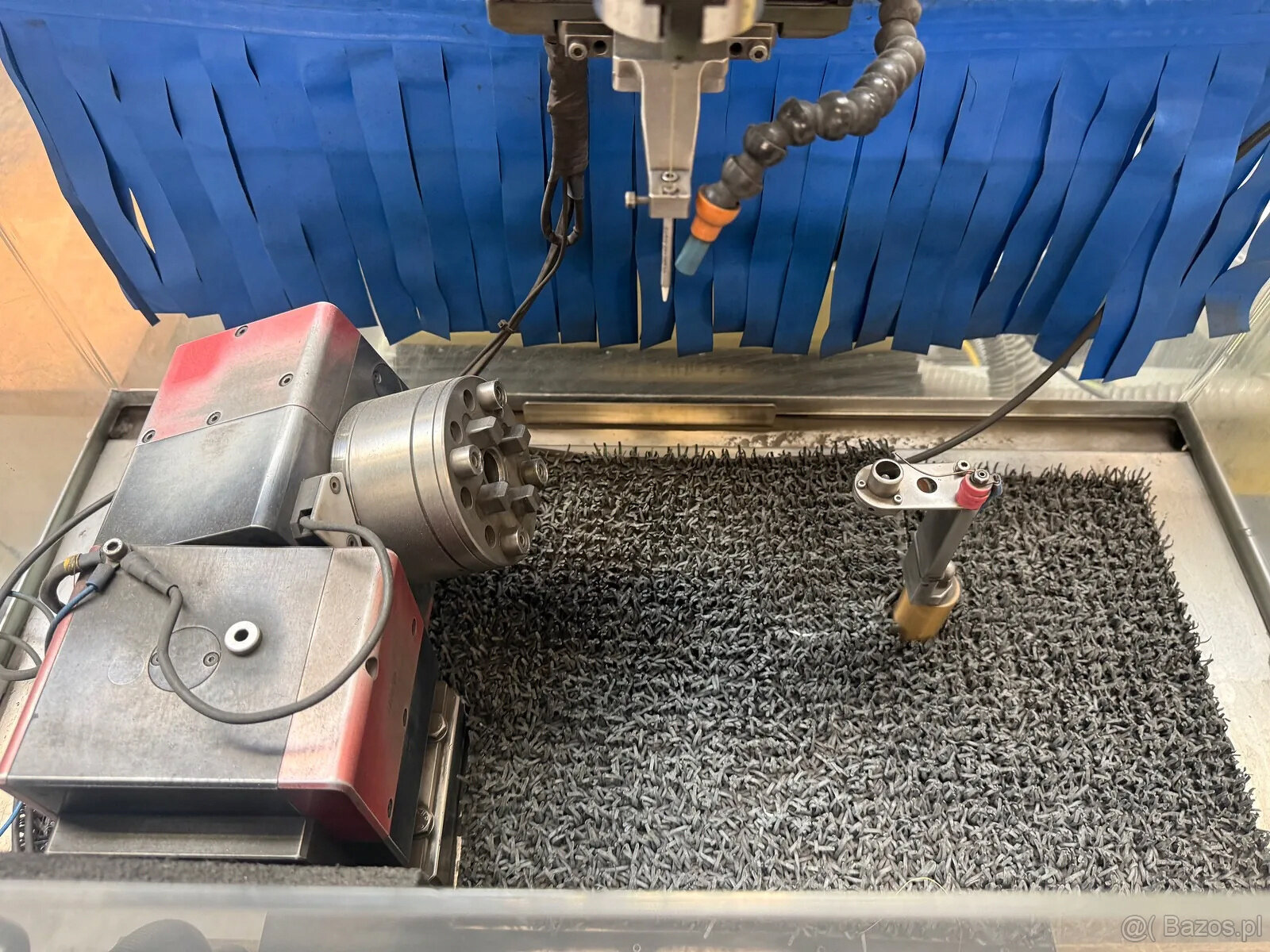

Maszyna wyposażona jest również w automatyczne podawanie elektrody z kompensacją jej zużycia oraz 8-pozycyjny zmieniacz elektrod SX-Revolver, co pozwala ograniczyć ingerencję operatora i zwiększyć wydajność podczas długich cykli obróbczych.

Dane techniczne

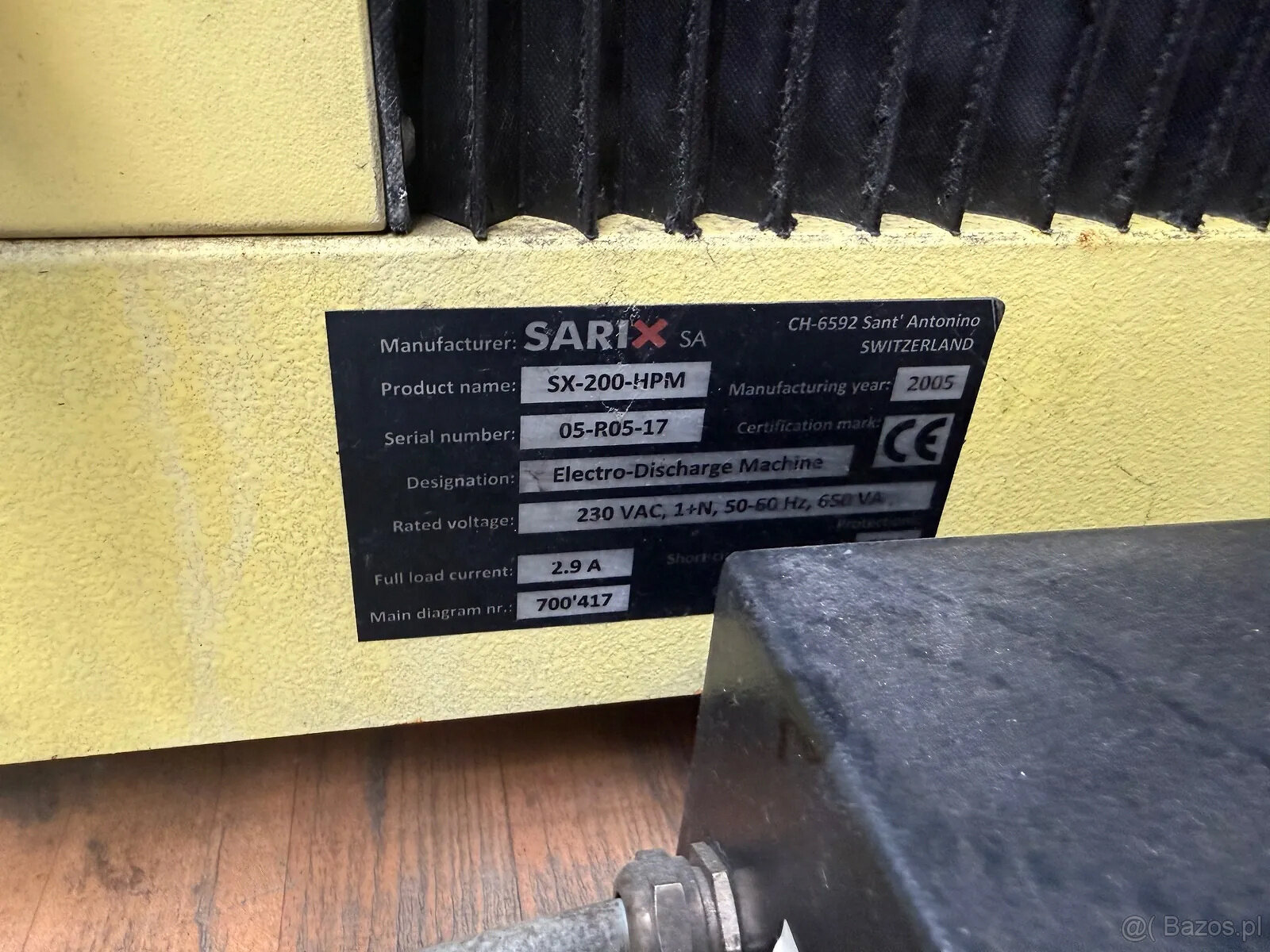

Producent SARIX
Model SX200 HPM
Rok produkcji 2005
Typ Micro EDM / centrum obróbcze CNC
Zakres osi X 350 mm
Zakres osi Y 200 mm
Zakres osi Z 200 mm
Dokładność pozycjonowania ±2,0 µm
Rozdzielczość pomiarowa 2 µm
Rozdzielczość systemu 0,1 µm
Masa maszyny około 1000 kg
Długość około 2000 mm
Szerokość około 2000 mm
Wysokość około 2800 mm
Wyposażenie i funkcje
Wielofunkcyjne centrum Micro EDM
Frezowanie Micro EDM 3D
Mikro-wiercenie EDM
Wiercenie otworów startowych
Drążenie wgłębne

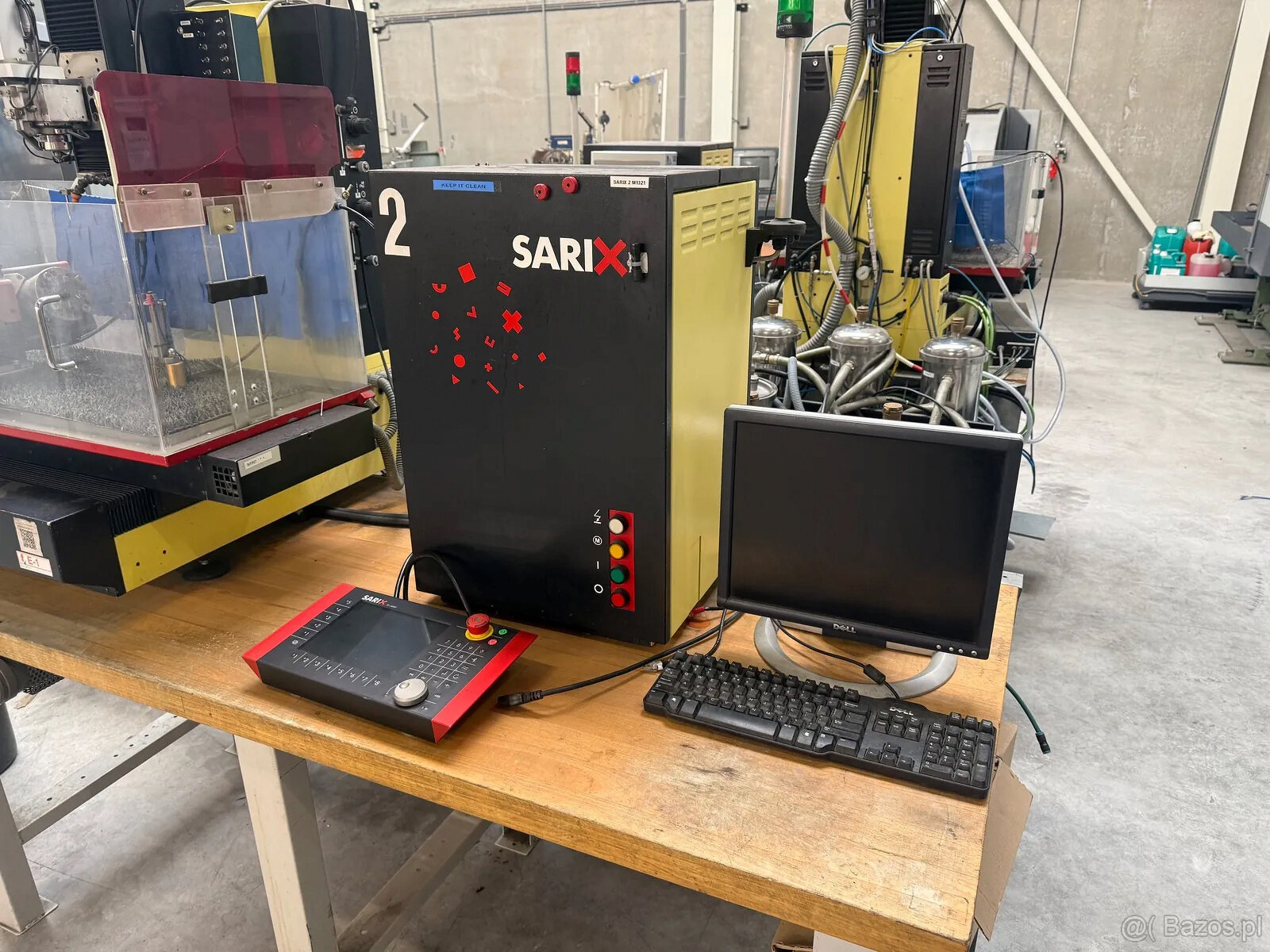

Sterowanie CNC
Generatory Micro Pulse Shape SX-MFPS / SX-UFPS
Automatyczne podawanie elektrody
Kompensacja zużycia elektrody
8-pozycyjny zmieniacz elektrod SX-Revolver
Zakres średnic elektrod około 0,035–3,0 mm
Systemy precyzyjnych uchwytów i tulei zaciskowych
Zintegrowane oprogramowanie CAM do obróbki złożonych struktur 3D
Możliwość zastosowania laserowego systemu pomiarowego i systemu wizyjnego
Zastosowanie
Mikromechanika i inżynieria precyzyjna
Produkcja urządzeń medycznych
Przemysł lotniczy i kosmiczny
Produkcja form i matryc
Produkcja precyzyjnych komponentów
Wiercenie mikrootworów
Mikrostruktury i złożone elementy 3D
Najważniejsze zalety
Bardzo wysoka precyzja obróbki
Dokładność pozycjonowania do ±2,0 µm
Wieloprocesowa technologia Micro EDM
Możliwość obróbki skomplikowanych geometrii 3D
Automatyczna kompensacja zużycia elektrody
8-pozycyjny zmieniacz elektrod
Sterowanie CNC

Rozwiązanie przeznaczone do wymagających zastosowań przemysłowych

SARIX SX200 HPM to zaawansowana obrabiarka Micro EDM przeznaczona do wykonywania bardzo precyzyjnych i złożonych elementów, w których tradycyjne metody obróbki osiągają swoje ograniczenia.

W celu uzyskania dodatkowych informacji, zdjęć, dokumentacji technicznej lub oferty cenowej zapraszamy do kontaktu.
